Для чего в РПН устанавливают струйное реле

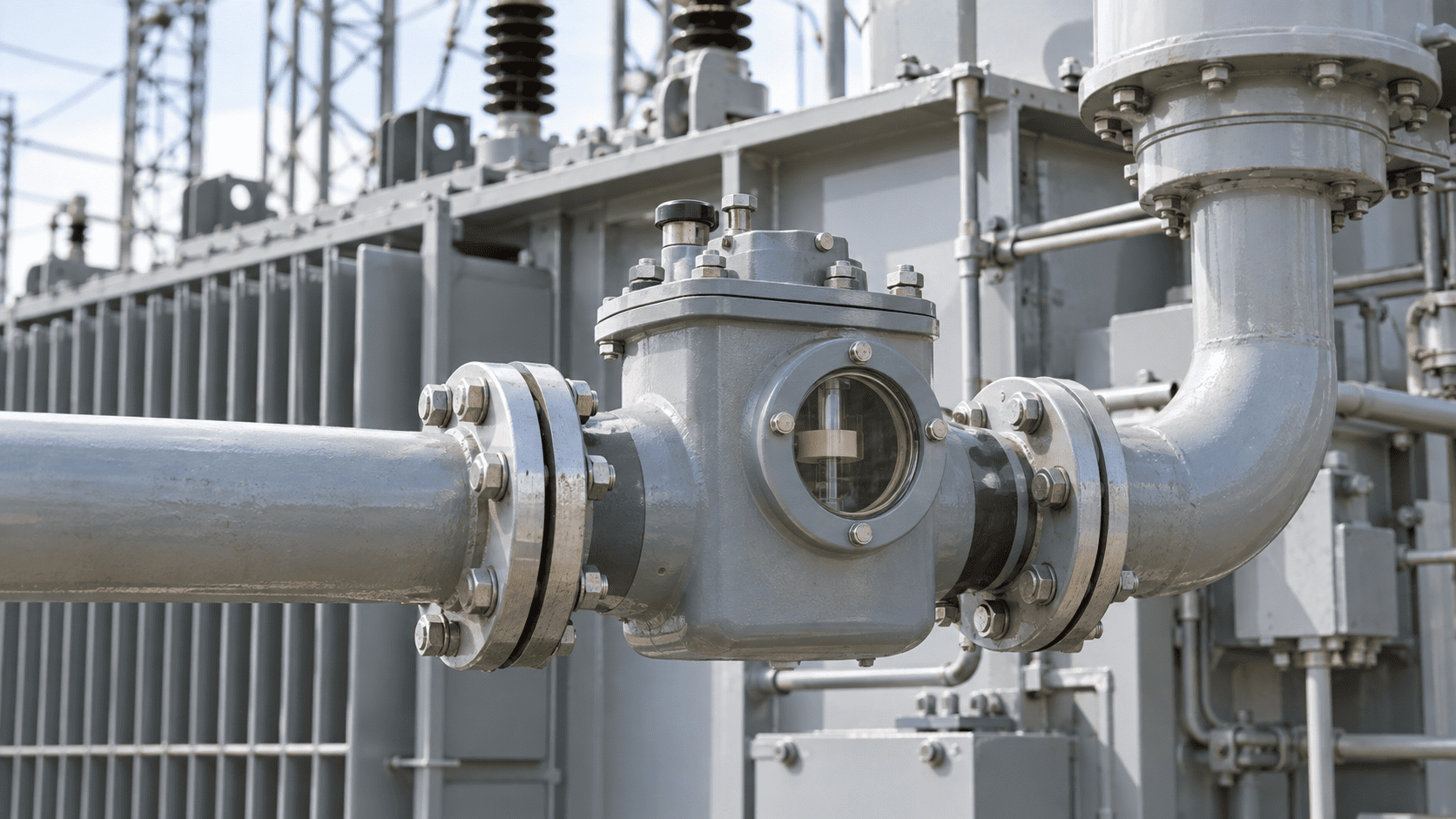

Устройство регулирования под нагрузкой (РПН) меняет ответвления обмотки силового трансформатора без перерыва питания потребителей. В РПН с отдельным масляным отсеком контактора предусмотрена собственная система защиты. Один из ее элементов - струйное реле, реагирующее на интенсивный поток изоляционной жидкости в предусмотренном маслопроводе.
При внутреннем повреждении контакторного отсека может быстро возрасти давление и возникнуть поток масла к расширителю РПН. Чувствительный элемент реле воспринимает этот процесс и формирует сигнал в цепь защиты. Конкретная функция выходного контакта определяется схемой РЗиА и исполнением устройства.
Чем струйное реле отличается от газового реле Бухгольца
Оба прибора могут входить в систему защиты маслонаполненного трансформатора, однако контролируют разные узлы и имеют различные принципы реагирования. Газовое реле Бухгольца на линии между основным баком и расширителем обычно отслеживает накопление газа и интенсивный поток масла. Струйное реле РПН предназначено прежде всего для контроля резкого потока масла в соответствующем контуре контакторного отсека.
Замена одного прибора другим по внешнему сходству недопустима. Сравнивают назначение, гидравлические параметры, монтаж и электрическую схему.
Что показывает срабатывание струйной защиты
Сигнал указывает на событие, потребовавшее реакции защиты, но сам по себе не определяет тип повреждения. Возможны внутреннее электрическое повреждение контакторного отсека, гидравлический переходный процесс либо проблема с прибором или его цепями. Характер причин уточняют по конструкции РПН, журналу переключений и диагностическим данным.
Как действуют после срабатывания
Первое правило - не пытаться вернуть оборудование в работу только сбросом сигнала. Необходимо действовать по утвержденной инструкции эксплуатирующей организации.
· Зафиксировать время события, положение РПН, последние команды переключения и работу других защит.
· Проверить, от какого прибора поступил сигнал, и сопоставить его с принципиальной схемой.
· Оценить внешнее состояние маслопроводов и расширителя на предмет течей или повреждений без нарушения безопасных расстояний.
· Организовать предусмотренную документацией диагностику РПН, масла контакторного отсека и цепей релейной защиты.
· Принять решение о повторном включении только по результатам проверки и установленного порядка допуска.
Какие данные важны для диагностики
Полезны регистрация аварийного события, данные об изменении положения РПН, количество и последовательность переключений, результаты анализа масла и протоколы предыдущего обслуживания. Если реле сработало одновременно с другой защитой, эти события анализируют совместно, а не независимо.
Как подобрать струйное реле взамен установленного
При замене уточняют производителя и модель РПН, обозначение старого реле, номинальный проход и присоединительные размеры, направление потока, допустимые эксплуатационные условия, параметры контактов и уставку срабатывания. Уставку нельзя назначать по универсальному совету из статьи: ее выбирают по паспорту конкретного РПН и согласованной схеме защиты.
Комплект сведений для заявки
· Марка и заводской номер РПН или трансформатора.
· Фотография шильдика и текущего прибора.
· Присоединительные размеры и обозначение маслопровода.
· Схема контактов и требования к сигналу отключения.
· Условия монтажа и эксплуатационная документация.
Почему фотографии недостаточно
Внешне похожие реле могут отличаться уставкой, контактной группой или монтажной ориентацией. Поэтому фотография помогает опознать изделие, но не заменяет сверку с паспортом.
Частые вопросы
Можно ли продолжать переключения РПН после срабатывания?
До выяснения причины и получения разрешения по регламенту эксплуатирующей организации продолжение работы и переключений не следует считать допустимым.
Струйное и газовое реле - одно устройство?
Нет. Их функции могут пересекаться по реагированию на поток масла, но назначение, место установки и конструкция отличаются.
Подойдет ли реле с таким же диаметром фланца?
Не обязательно. Требуется проверить электрические, гидравлические и монтажные параметры.
Итог
При выборе и эксплуатации оборудования ориентируются на проектную схему трансформатора, документацию изготовителя и фактические условия работы. Для подбора комплектующих полезно заранее собрать марку трансформатора, обозначение установленного узла, его паспортные характеристики и фотографии маркировки. С этими данными можно обратиться к специалистам «ВТ-Энерго» для проверки совместимости и уточнения поставки.
