Срабатывание газового реле Бухгольца — это не самостоятельный диагноз, а сигнал о том, что внутри маслонаполненного трансформатора или в его масляной системе произошло изменение, требующее проверки. Причиной может быть развивающийся внутренний дефект, потеря масла, интенсивный поток масла в сторону расширителя или, в отдельных ситуациях, воздух, оставшийся в системе после ремонта и заполнения. Главная задача эксплуатационного персонала — не просто вернуть защиту в исходное состояние, а понять, почему она сработала и безопасно ли дальнейшее включение оборудования.

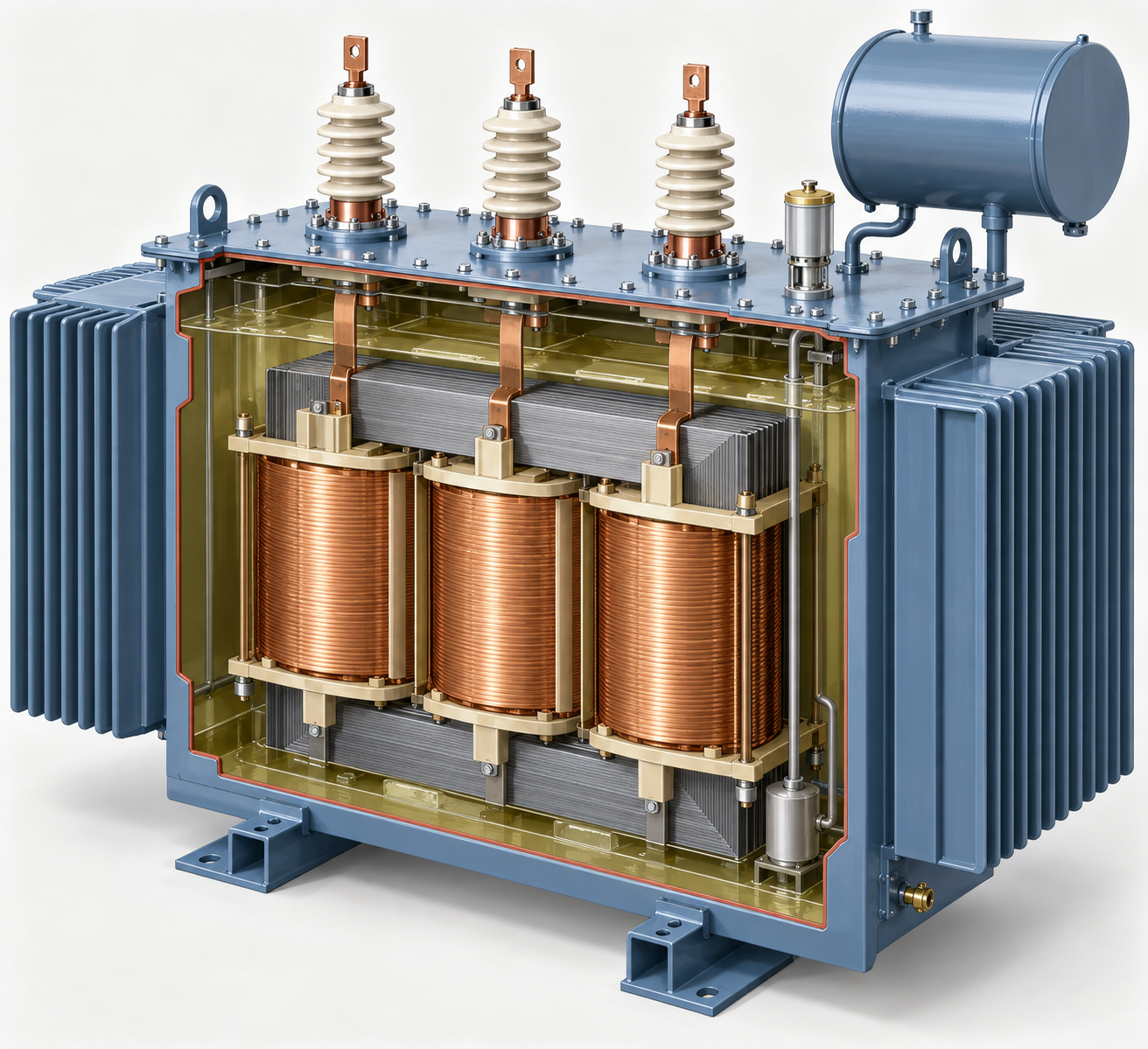

Реле Бухгольца устанавливают в маслопроводе между баком трансформатора и расширителем. Такое расположение позволяет устройству реагировать на два важных признака внутренних повреждений: накопление газа и резкое перемещение масла. В зависимости от конструкции реле также может контролироваться снижение уровня изоляционной жидкости. Именно поэтому показания газовой защиты нужно рассматривать вместе с другими данными: состоянием масла, работой электрических защит, нагрузкой трансформатора и результатами осмотра.
Что означает срабатывание газового реле
Сигнальная ступень: в реле накопился газ
При медленно развивающемся дефекте газ образуется постепенно. Пузырьки поднимаются вверх, попадают в трубопровод к расширителю и собираются в камере реле. По мере накопления газа уровень масла внутри реле снижается, поплавковый механизм меняет положение и формирует предупредительный сигнал.
Такой сигнал нельзя автоматически считать «ложным». Газ может образовываться при локальном перегреве, повреждении изоляции, электрических разрядах и других процессах внутри активной части трансформатора. При этом после монтажа, ремонта или доливки масла в систему действительно может попасть воздух. Поэтому для правильной оценки важны обстоятельства события и анализ отобранной пробы.
Отключающая ступень: резкий поток масла или критическое снижение уровня
При быстроразвивающемся внутреннем повреждении выделение энергии может вызвать интенсивное газообразование и резкое движение масла из бака к расширителю. Поток воздействует на чувствительный элемент второй ступени, после чего реле выдает команду на отключение трансформатора. В ряде конструкций отключающий контакт также может сработать при значительном снижении уровня изоляционной жидкости.
Срабатывание отключающей ступени требует особенно осторожного подхода. Повторное включение без выяснения причины может усугубить повреждение, поэтому решение о вводе трансформатора в работу принимают только после предусмотренных на объекте проверок и диагностики.
Основные причины срабатывания реле Бухгольца
На практике причины удобно разделить на несколько групп.
-
Локальный перегрев токоведущих соединений, контактов, элементов магнитопровода или других деталей внутри бака.
-
Межвитковые и другие внутренние короткие замыкания, сопровождающиеся быстрым выделением энергии.
-
Электрическая дуга и разрядные процессы в масле или твердой изоляции.
-
Разложение и старение целлюлозной изоляции при воздействии повышенной температуры.
-
Потеря масла из-за течи, повреждения уплотнений, вводов, арматуры или других элементов масляной системы.
-
Воздух, оставшийся после ремонта, вакуумирования, заполнения или доливки масла.
-
Гидравлические переходные процессы в масляной системе. Их влияние оценивают с учетом схемы охлаждения, насосов и конструкции конкретного трансформатора.
Сам по себе список причин еще не позволяет определить неисправность. Один и тот же сигнал может иметь разную природу, поэтому вывод делают по совокупности признаков.
Что проверить сразу после срабатывания
Порядок действий должен соответствовать эксплуатационной документации трансформатора, схемам РЗиА и инструкциям предприятия. Работы на оборудовании выполняет квалифицированный персонал. На практике первичная проверка обычно включает следующие шаги:
-
Зафиксировать, какая именно ступень сработала — сигнализация или отключение, а также время события, нагрузку трансформатора и предшествующие переключения.
-
Проверить, сработали ли одновременно дифференциальная, токовая, температурная или другие защиты. Совпадение нескольких признаков существенно повышает вероятность внутреннего повреждения.
-
Оценить уровень масла по маслоуказателю и осмотреть трансформатор на наличие свежих течей, следов выброса масла, повреждений вводов и арматуры.
-
Осмотреть газовое реле через смотровое окно: наличие газа, уровень масла, положение элементов индикации — в пределах, предусмотренных конструкцией конкретной модели.
-
Если в реле накопился газ, отобрать пробу штатным способом для анализа. При необходимости одновременно отбирают пробу трансформаторного масла.
-
Сопоставить результаты с предыдущими анализами масла, температурными режимами, историей дефектов и результатами других видов диагностики.
-
До выяснения причины не выполнять действия, которые могут уничтожить диагностические признаки или скрыть факт срабатывания защиты.
Зачем отбирать газ из реле
Состав газа — один из самых информативных признаков при расследовании срабатывания. Разные виды дефектов формируют разные сочетания газов. Например, перегрев масла, электрическая дуга и разрушение целлюлозной изоляции дают различную картину. Лабораторный или экспресс-анализ помогает определить, связан ли сигнал с внутренним дефектом и насколько он опасен.
При этом цвет, запах или горючесть газа не должны быть единственным основанием для решения. Современная диагностика опирается на инструментальный анализ и сопоставление результатов с данными по растворенным в масле газам.
Когда дополнительно нужен анализ трансформаторного масла
Анализ масла особенно важен, если срабатывание сопровождается ростом температуры, необычным шумом, работой других защит, изменением уровня масла или повторным накоплением газа. Хроматографический анализ растворенных газов позволяет увидеть процессы, которые могли начаться раньше и еще не привели к явным внешним признакам.
В зависимости от ситуации также проверяют электрические характеристики изоляции, состояние вводов, контактных соединений, РПН и других узлов. Объем испытаний выбирают по типу трансформатора, характеру срабатывания и внутренним регламентам эксплуатирующей организации.
Может ли газовое реле сработать без внутренней аварии
Да, такая ситуация возможна. Наиболее известный пример — воздух, оставшийся в системе после ремонта или заполнения маслом. Он постепенно перемещается к верхним точкам
масляной системы и может попасть в реле. Однако считать любое срабатывание после ремонта безопасным нельзя: сначала необходимо подтвердить происхождение газа и исключить дефект.
Поводом для дополнительной проверки также являются повторные сигналы через короткий промежуток времени, быстрое накопление нового газа после его выпуска, снижение уровня масла или сочетание газовой защиты с другими аварийными признаками.
Почему после отключения нельзя просто включить трансформатор снова
Если отключающая ступень сработала из-за интенсивного потока масла, причиной может быть быстроразвивающееся внутреннее повреждение. Подача напряжения на неисправный трансформатор способна увеличить объем повреждения и привести к более тяжелым последствиям — от разрушения активной части до повреждения бака и выброса масла.
Поэтому повторное включение допустимо только после того, как персонал установил причину срабатывания, выполнил необходимые проверки и получил основание считать трансформатор работоспособным.
Как снизить риск ложных и несвоевременных срабатываний
-
Правильно удалять воздух из масляной системы после монтажа и ремонта.
-
Контролировать герметичность бака, расширителя, маслопроводов и соединений.
-
Периодически проверять электрические цепи сигнализации и отключения.
-
Проверять подвижность чувствительных элементов и состояние смотровых окон в соответствии с инструкцией изготовителя.
-
Следить за правильностью монтажа реле и трубопровода между баком и расширителем.
-
Использовать устройства отбора проб и диагностическое оборудование, позволяющие безопасно получить газ для анализа.
Что учитывать при замене газового реле
При подборе нового реле недостаточно ориентироваться только на диаметр трубопровода. Нужно учитывать вид присоединения, условный проход, направление потока, уставку по скорости масла, количество и тип контактов, рабочие температуры, степень защиты и схему подключения к РЗиА.
В каталоге «ВТ-Энерго» представлены газовые реле Бухгольца типов BF и NM, а также дополнительные устройства для отбора и анализа газа. При замене реле целесообразно заранее подготовить данные по установленному трансформатору и существующей схеме подключения — это снижает риск ошибки при подборе.
Вывод
Срабатывание реле Бухгольца следует воспринимать как диагностическое событие, которое требует установления причины. Сигнальная ступень предупреждает о накоплении газа, а отключающая может указывать на быстрый поток масла, потерю изоляционной жидкости или серьезный внутренний дефект. Чем точнее зафиксированы обстоятельства срабатывания и чем быстрее выполнены отбор проб и диагностика, тем выше вероятность обнаружить неисправность на ранней стадии и избежать тяжелого повреждения трансформатора.
