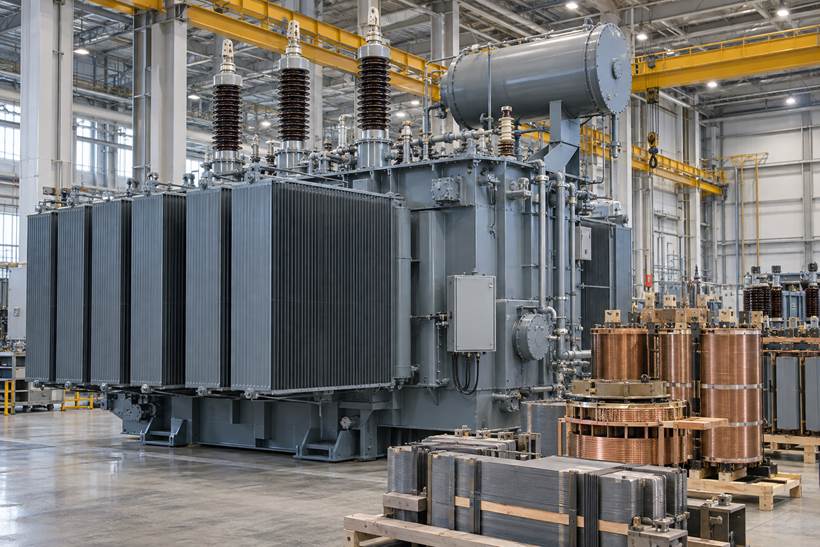

При внутреннем коротком замыкании или электрической дуге в маслонаполненном трансформаторе энергия выделяется за очень короткое время. Масло и изоляционные материалы могут интенсивно разлагаться с образованием газа, из-за чего давление внутри бака резко возрастает. Если его не сбросить, механическая нагрузка на бак и уплотнения может стать опасной.
Для ограничения такого давления применяют предохранительные клапаны, или устройства сброса давления. Их задача — быстро открыть выход из бака при достижении заданного давления, снизить внутреннее давление и после его падения снова закрыться. В зависимости от исполнения клапан может иметь механический указатель срабатывания и электрические контакты для сигнализации или отключения оборудования.
Почему резкое повышение давления опасно для трансформатора
Бак силового трансформатора рассчитан на определенные механические нагрузки, но не должен воспринимать неограниченный рост внутреннего давления. При тяжелом внутреннем повреждении газообразование может происходить настолько быстро, что обычные пути выравнивания давления не успевают компенсировать процесс.
Без устройства сброса давления возрастает риск деформации или разгерметизации бака, повреждения фланцев и выброса горячего масла. Предохранительный клапан не устраняет сам дефект, но снижает вероятность того, что внутреннее повреждение дополнительно приведет к разрушению оболочки трансформатора.
Как работает предохранительный клапан
В нормальном режиме клапан герметично закрыт. Чувствительный узел удерживает клапанную тарелку или мембранный элемент в рабочем положении. Когда давление достигает заданной уставки, запирающий элемент быстро открывается и дает маслу и газовой смеси путь для выхода. После снижения давления клапан возвращается в закрытое состояние.
В современных устройствах само открытие происходит очень быстро. Некоторые модели имеют выдвижной сигнальный штифт или другой визуальный индикатор, который остается в положении «сработало» даже после того, как клапан уже закрылся. Это позволяет персоналу увидеть факт аварийного события при последующем осмотре.
Чем предохранительный клапан отличается от реле Бухгольца
Эти устройства решают разные задачи и дополняют друг друга. Реле Бухгольца контролирует накопление газа, изменение уровня изоляционной жидкости и, в зависимости от конструкции, быстрый поток масла в трубопроводе к расширителю. Предохранительный клапан реагирует непосредственно на давление в баке или другом защищаемом объеме.
При одном и том же тяжелом внутреннем повреждении могут сработать оба устройства, но возможны и ситуации, когда действует только одно из них. Поэтому показания клапана нужно рассматривать вместе с газовой, дифференциальной, токовой и другими защитами.
Что означает срабатывание предохранительного клапана
Факт срабатывания означает, что устройство зафиксировало условие, при котором давление достигло его порога, либо в цепи сигнализации возникло событие, имитирующее срабатывание. В большинстве случаев это требует расследования причины до повторного ввода оборудования в работу.
Даже если клапан после сброса давления автоматически закрылся и внешне трансформатор выглядит исправным, нельзя ограничиваться возвратом указателя в исходное положение. Сначала необходимо понять, что вызвало рост давления и не осталось ли внутри трансформатора развивающегося дефекта.
Возможные причины срабатывания
-
Внутреннее короткое замыкание в обмотках или соединениях.
-
Электрическая дуга в масле с интенсивным газообразованием.
-
Повреждение узлов переключающего устройства, если клапан защищает отдельный масляный объем РПН.
-
Аварийные процессы, сопровождающиеся быстрым нагревом и разложением масла или твердой изоляции.
-
Нетипичное гидростатическое или эксплуатационное давление при неправильном выборе уставки, монтаже или конфигурации масляной системы.
-
Неисправность самого устройства или его сигнальной цепи — такая версия проверяется только после исключения опасных причин.
Что проверить после срабатывания клапана
Проверку выполняют по инструкции предприятия и документации изготовителя. В качестве практического чек-листа полезно последовательно ответить на несколько вопросов.
-
Есть ли следы выхода масла через клапан или направляющий патрубок, свежие потеки, загрязнение соседних элементов?
-
Сохранился ли нормальный уровень масла в баке и расширителе?
-
Есть ли деформация бака, повреждение уплотнений, вводов или других элементов, указывающее на механическое воздействие?
-
Какой была нагрузка трансформатора непосредственно перед событием?
-
Выполнялись ли в этот момент переключения в сети или операции РПН?
-
Сработали ли одновременно реле Бухгольца, дифференциальная, токовая или другие защиты?
-
Регистрировались ли броски напряжения, токов или другие аномалии по данным РЗА, регистратора аварийных событий и АСУ ТП?
-
Соответствует ли фактическое давление на месте установки клапана расчетному с учетом высоты масляного столба и конструкции системы?
-
Исправны ли контакты сигнализации, механический индикатор и сам запирающий механизм клапана?
Какая диагностика может понадобиться
Если есть основания подозревать внутренний дефект, объем проверки не ограничивают осмотром клапана. Обычно анализируют трансформаторное масло и растворенные газы, оценивают сопротивление и характеристики изоляции, проверяют вводы, контактные соединения, РПН и другие узлы — в зависимости от картины аварии.
Особенно важна регистрация последовательности событий. Если известно, что первым сработало реле Бухгольца, затем дифференциальная защита и предохранительный клапан, это дает гораздо больше информации, чем отдельная запись «клапан открыт».
Почему нельзя сразу сбрасывать механический указатель
Выдвижной штифт или другой индикатор нужен именно для фиксации факта срабатывания. Если вернуть его в исходное положение до осмотра и регистрации события, часть важной диагностической информации будет потеряна.
У некоторых конструкций ручной возврат также связан с состоянием сигнальных контактов. Поэтому сброс выполняют только после того, как причина события зафиксирована, возможные неисправности исключены и процедура разрешена инструкцией конкретного устройства.
Как выбирают предохранительный клапан
Ключевой параметр — давление срабатывания, но подбор им не ограничивается. Устройство должно соответствовать конкретному трансформатору и месту установки.
-
Требуемая уставка давления с учетом конструкции бака и допустимого рабочего давления.
-
Гидростатический столб масла между уровнем в расширителе и местом установки клапана.
-
Объем масла и необходимая пропускная способность сброса.
-
Количество клапанов на баке и их расположение.
-
Размер и тип присоединительного фланца.
-
Диапазон температур масла и окружающей среды.
-
Необходимость электрической сигнализации, количество и тип контактов.
-
Наличие направленного отвода масла, защитного кожуха и требований по безопасности персонала.
В каталоге «ВТ-Энерго» представлены предохранительные клапаны для защиты баков трансформаторов и реакторов, в том числе исполнения с различным давлением срабатывания. Для корректного подбора желательно предоставлять технические данные трансформатора, параметры существующего клапана и сведения о месте его установки.
Что включить в регулярный контроль
-
Визуальный осмотр корпуса, фланца и зоны установки на отсутствие течей и коррозии.
-
Проверку положения механического индикатора срабатывания.
-
Контроль состояния кабелей и цепей сигнализации.
-
Проверку свободного и безопасного пути для сброса масла, если предусмотрен отводящий патрубок.
-
Функциональные проверки микропереключателей и механизма — только в порядке, установленном изготовителем.
-
Сверку установленной модели и уставки с проектными данными после ремонта или модернизации.
Предохранительный клапан — не замена диагностике
Устройство сброса давления работает в момент, когда опасный процесс уже создает механическую нагрузку на бак. Поэтому правильная стратегия эксплуатации сочетает несколько уровней защиты: контроль состояния масла и изоляции, газовую защиту, электрические защиты, температурный контроль и исправный предохранительный клапан.
Чем раньше дефект обнаружен по газам, температуре или электрическим параметрам, тем меньше вероятность, что давление вообще достигнет порога срабатывания клапана.
Вывод
Срабатывание предохранительного клапана — это повод искать причину роста давления, а не просто обслужить сам клапан. После события важно сохранить диагностические признаки, проверить другие защиты, уровень и состояние масла, проанализировать режим работы трансформатора и при необходимости выполнить расширенную диагностику. Правильно подобранный и исправный клапан снижает риск разрушения бака при тяжелом внутреннем повреждении, но его эффективность зависит от корректной уставки, монтажа и регулярного контроля.
