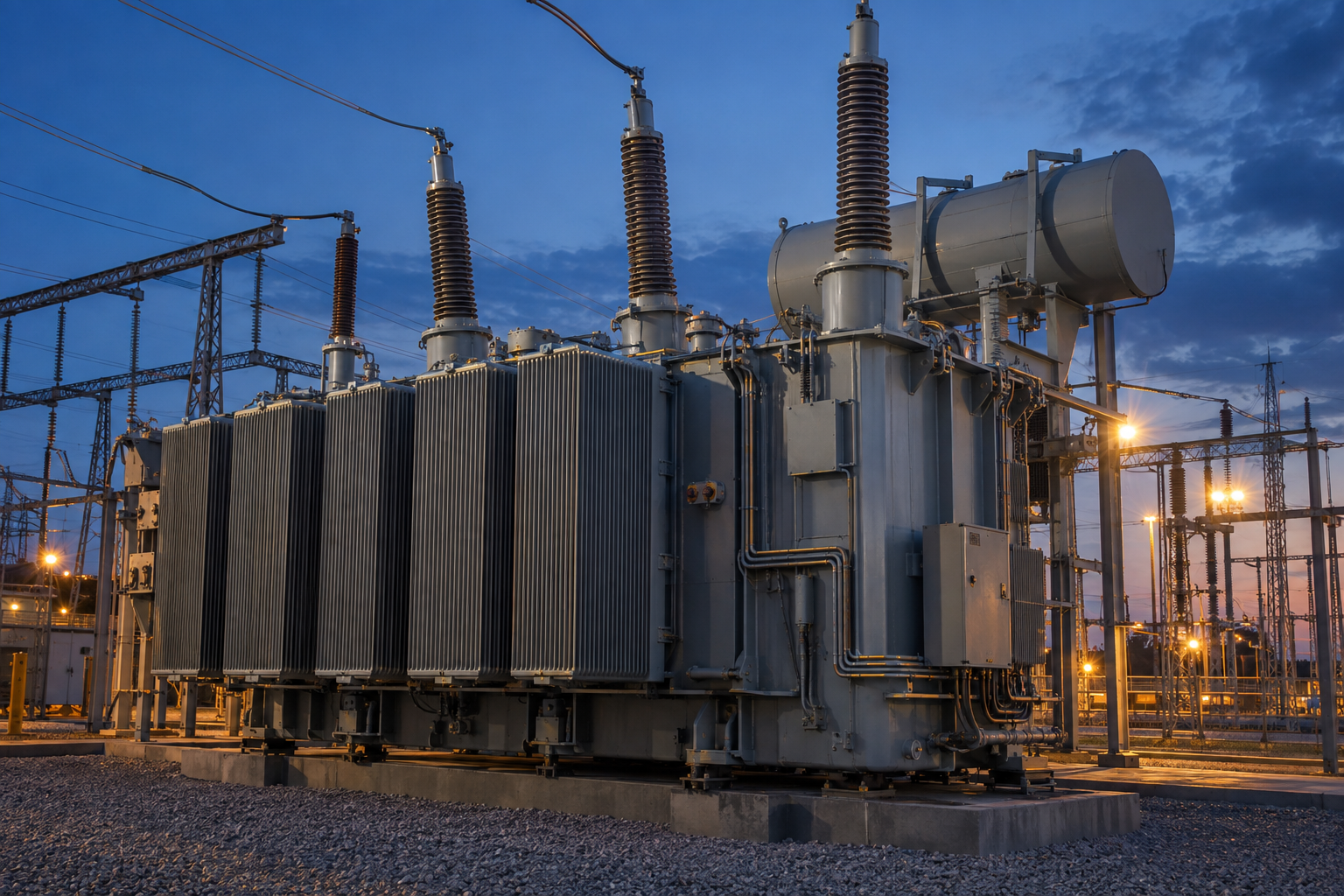

Маслонаполненный трансформатор с расширителем постоянно реагирует на изменение температуры и нагрузки. Когда масло нагревается, его объем увеличивается; при охлаждении — уменьшается. Из-за этого трансформатор периодически вытесняет воздух из расширителя и затем забирает наружный воздух обратно. Вместе с воздухом внутрь может поступать влага, а она является одним из главных врагов маслобумажной изоляции.
Чтобы уменьшить поступление влаги, на дыхательную линию устанавливают воздухоосушитель. В традиционной конструкции основную работу выполняет силикагель — гигроскопичный сорбент, который задерживает водяной пар до того, как воздух попадет в систему трансформатора.
Почему трансформатору вообще нужен воздухоосушитель
Расширительный бак компенсирует изменение объема масла. При снижении температуры масло сжимается, и в газовое пространство расширителя поступает наружный воздух. Если воздух попадает без осушения, содержащаяся в нем влага постепенно переносится в масло и твердую изоляцию.
Проблема развивается медленно и не всегда заметна при обычном осмотре. Бумажная изоляция способна накапливать влагу, а ее состояние напрямую влияет на ресурс трансформатора. Повышенное содержание воды ухудшает электроизоляционные свойства системы и ускоряет старение целлюлозы, особенно при повышенной температуре.
Как работает классический воздухоосушитель
Типовой воздухоосушитель состоит из корпуса с прозрачными или смотровыми участками, емкости с осушающим материалом и нижнего затвора либо клапанного узла. На трансформаторах распространены конструкции с масляным гидрозатвором.
Во время «вдоха» наружный воздух проходит через нижнюю часть устройства, затем через слой силикагеля. Сорбент поглощает влагу, после чего более сухой воздух поступает в дыхательную линию трансформатора. Гидрозатвор также ограничивает постоянный контакт силикагеля с атмосферой, чтобы сорбент не насыщался влагой тогда, когда трансформатор фактически не «дышит».
Зачем в воздухоосушителе нужен силикагель
Силикагель имеет развитую пористую структуру и способен поглощать значительное количество водяного пара. При этом он не должен растворяться в воздухе или попадать в масляную систему. Для удобства контроля в осушителях часто применяется индикаторный силикагель, который меняет цвет по мере насыщения влагой.
Важно учитывать, что универсального правила «такой цвет — сухой, такой — мокрый» нет. Разные марки индикаторного сорбента используют разные красители. Например, у одних материалов сухое состояние обозначается оранжевым цветом, а насыщение — зеленым или почти бесцветным. У других систем цветовая шкала иная. Оценивать состояние нужно по маркировке конкретного сорбента и инструкции изготовителя.
Когда силикагель пора менять или регенерировать
Главный ориентир — степень насыщения сорбента влагой. Если большая часть загрузки изменила цвет до состояния, которое производитель определяет как насыщенное, осушитель перестает эффективно выполнять свою функцию. В инструкциях некоторых производителей замена рекомендуется уже при заметном насыщении основной части объема, не дожидаясь изменения цвета всего слоя.
Периодичность нельзя назначать одной цифрой для всех трансформаторов. Скорость насыщения зависит от влажности и температуры наружного воздуха, объема масла, амплитуды температурных циклов, нагрузки, герметичности системы и размера самого воздухоосушителя.
Если сорбент приходится менять слишком часто, это повод проверить не только качество силикагеля, но и правильность подбора осушителя, состояние гидрозатвора, герметичность соединений и режим работы трансформатора.
Что проверять при плановом осмотре воздухоосушителя
-
Цвет и равномерность состояния силикагеля по всей видимой высоте загрузки.
-
Наличие комков, слеживания, сильного загрязнения или разрушения гранул.
-
Целостность прозрачной части корпуса и защитного кожуха.
-
Герметичность фланцевого или резьбового присоединения к дыхательной линии.
-
Состояние нижнего гидрозатвора и уровень масла в нем — если такая конструкция предусмотрена.
-
Отсутствие подтеков, трещин, засоров и механических повреждений.
-
Свободный проход воздуха через устройство без признаков закупорки дыхательной линии.
Почему важно следить за масляным гидрозатвором
Гидрозатвор выполняет не декоративную, а функциональную задачу. Он отделяет сорбент от постоянного воздействия окружающего воздуха и открывает путь воздуху при изменении давления в системе. Если уровень масла недостаточен или узел негерметичен, силикагель может постоянно контактировать с влажной атмосферой и насыщаться значительно быстрее.
Избыточное количество масла или неправильная сборка также нежелательны: они могут изменить сопротивление дыханию. Поэтому уровень и тип жидкости должны соответствовать документации конкретного воздухоосушителя.
Можно ли восстановить насыщенный силикагель
Многие виды силикагеля допускают регенерацию нагревом, после которой материал снова способен поглощать влагу. Однако режим температуры и продолжительность сушки зависят от марки сорбента и индикатора. Применять «универсальную» температуру без проверки документации не стоит: перегрев может повредить индикатор или ухудшить свойства материала.
На практике удобнее иметь запас сухого сорбента в герметичной таре. Тогда при обслуживании насыщенную загрузку можно быстро заменить, а регенерацию выполнить отдельно в контролируемых условиях.
Типичные неисправности воздухоосушителя
Силикагель насыщается слишком быстро
Возможные причины — высокая влажность окружающего воздуха, слишком малый объем сорбента, отсутствие нормальной работы гидрозатвора, негерметичность корпуса или частые значительные температурные циклы трансформатора.
Цвет сорбента меняется только в одной зоне
Неравномерное изменение цвета может указывать на особенности прохождения воздуха, слеживание гранул или локальное увлажнение. Стоит проверить состояние загрузки и отсутствие каналов, по которым воздух проходит в обход основной массы сорбента.
В осушителе есть конденсат или вода
Наличие свободной воды — повод проверить герметичность, гидрозатвор и условия эксплуатации. Воздухоосушитель должен связывать влагу в сорбенте, а не пропускать ее дальше в дыхательную линию.
Как подобрать воздухоосушитель для трансформатора
При подборе учитывают не только присоединительный размер. Производительность осушителя связана с количеством силикагеля и тем объемом воздуха, который проходит через устройство при температурных циклах.
-
Объем масла и конструкцию расширителя.
-
Интенсивность и частоту изменения нагрузки.
-
Среднюю и максимальную влажность окружающего воздуха.
-
Диапазон температур на месте установки.
-
Желаемый интервал обслуживания.
-
Тип присоединения: резьба или фланец, его размеры и исполнение.
-
Наличие гидрозатвора, защитного кожуха и требования к климатическому исполнению.
В каталоге «ВТ-Энерго» представлены воздухоосушители ВС-5-УХЛ1 для силовых негерметичных трансформаторов и резервуаров. При подборе конкретного исполнения желательно передать поставщику данные по трансформатору, требуемому объему сорбента и присоединительным размерам.
Что дает исправный воздухоосушитель
Воздухоосушитель — сравнительно простой узел, но от его состояния зависит, насколько активно наружная влага будет попадать в маслобумажную изоляцию. Регулярный визуальный контроль, своевременная замена или регенерация силикагеля и исправный гидрозатвор помогают поддерживать более стабильное состояние изоляционной системы и снижать риск ускоренного увлажнения трансформатора.
Вывод
Силикагель нужно менять не «раз в год», а по фактическому состоянию с учетом инструкции изготовителя и условий эксплуатации. Если сорбент быстро насыщается, важно искать причину, а не только чаще менять загрузку. Правильно подобранный и обслуживаемый воздухоосушитель защищает трансформатор от постоянного поступления атмосферной влаги и тем самым работает на ресурс его изоляции.
