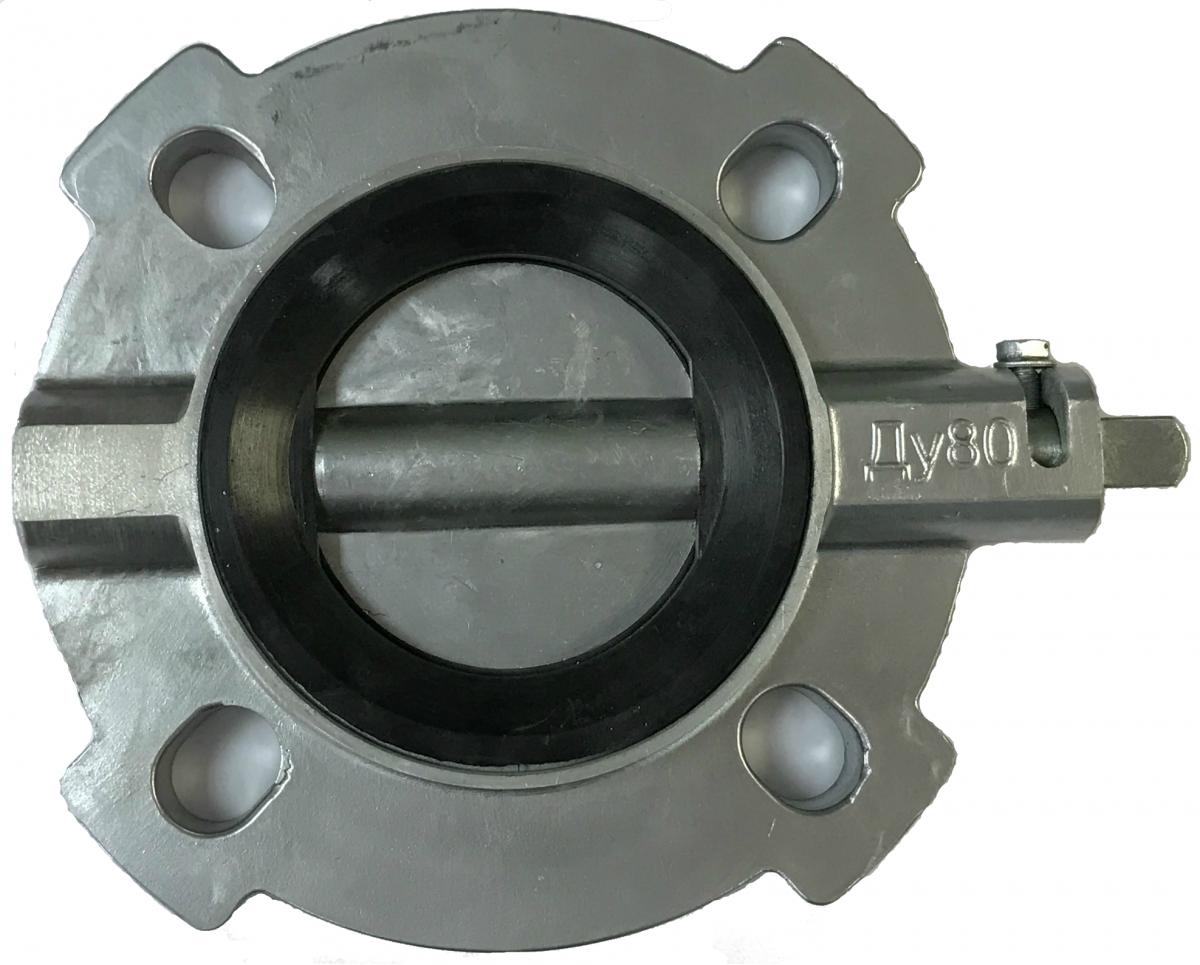

Поворотные дисковые затворы – особый вид запорной арматуры, рабочий запирающий элемент которой обладает стандартной формой диска и поворачивается вокруг своей оси, перпендикулярно потоку жидкости. Сейчас затвор дисковый поворотный может встречаться в различных вариациях трубопроводных систем.
Преимущества дисковых затворов
Качественный затвор дисковый в сравнении с запорной арматурой иного типа, отличается следующими достоинствами:
- простотой конструкции,
- малым гидравлическим сопротивлением,
- уменьшенной массой и строительной длиной,
- легкостью монтажа и ремонта,
- значительным ресурсом работы,
- возможностью использования для трубопроводов больших диаметров,
- незначительным временем закрытия и открытия.
Принцип работы затвора
Стоит отметить, что дисковые затворы технические характеристики могут различаться, однако все модели оборудования отличаются единой схемой работы. Принцип действия данного затвора сводится к повороту внутреннего запорного диска относительно собственной оси на угол до 90º. Расположение диска параллельно подаваемой рабочей среды создает незначительные помехи, позволяя делать проход жидкости бесперебойным. Поворот диска перпендикулярно перекачиваемой среде полностью перекрывает поток. Положение запорного элемента изменяется посредством поворота маховика.
Стандартные поворотные фланцевые устройства состоят из таких компонентов:
- корпуса,
- стойки,
- поворотного затвора,
- уплотнителей.
Сфера применения
Рассматриваемые поворотные затворы могут использоваться в разнообразных сферах деятельности человека. Это универсальное оборудование является востребованным в:
- водоснабжении и отоплении,
- газоснабжении,
- химической, газодобывающей и нефтеперерабатывающей промышленности,
- пожарных системах,
- фармацевтике и т.д.
Типы дисковых затворов
Современные дисковые затворы характеристики которых могут различаться, относятся к категории альтернативных типов трубопроводной арматуры, призванных заменять стандартные вентили и краны. Выделяются 3 основных типа таких затворов:
- обычные поворотные (имеют название «баттерфляй»),
- двухэксцентриковые. Предназначены для эксплуатации в тяжелых условиях (значительное количество циклов срабатывания, высокие температурные режимы),
- трехэксцентриковые. Обеспечивают наивысшую герметичность в затворе.
Полная герметичность готового устройства обеспечивается применяющимися уплотнителями. По виду уплотнения выделяются следующие наиболее распространенные подкатегории:
- металлическое,
- мягкое.
Если затвор имеет большой диаметр проходного сечения, то на элементе управления будет присутствовать большой крутящий момент. Исходя из типа привода, затворы разделяются на:
- ручные,
- пневматические,
- электрические.
Во время выбора подходящей запорной арматуры нужно обращать внимание на номинальный диаметр устройства, рабочее давление и температуру перемещаемой среды, метод подсоединения к трубопроводу, тип привода, класс герметичности, а также материал производства оборудования.
