Представим промышленное предприятие, на которое электроэнергия поступает по линии напряжением 110 кВ. Производственному оборудованию такое напряжение напрямую не требуется: часть потребителей работает от сети 10 кВ, часть - от 0,4 кВ. Между внешней сетью и цехами устанавливают силовой трансформатор. Он принимает электроэнергию с одним уровнем напряжения и передаёт её дальше уже с другим.
Со стороны трансформатор может выглядеть как большой металлический бак с вводами, радиаторами, трубопроводами и приборами. Но внутри находится сложная взаимосвязанная система. Магнитопровод создаёт путь для магнитного потока, обмотки принимают и передают энергию, изоляция разделяет участки с разными потенциалами, масло отводит тепло, а защитные устройства контролируют опасные изменения.
Поэтому вопрос «из чего состоит трансформатор» важен не только для студентов и начинающих энергетиков. От понимания назначения его узлов зависит качество технического задания, подбор комплектующих, планирование ремонта и правильная оценка неисправности.
Например, рост температуры масла не всегда означает повреждение обмоток. Причиной может быть нарушение циркуляции масла, загрязнение радиаторов, неисправность вентиляторов или работа оборудования с нагрузкой, не соответствующей условиям охлаждения. А понижение выходного напряжения не обязательно указывает на дефект трансформатора: иногда проблема связана с положением переключающего устройства, параметрами питающей сети или неправильной настройкой регулирования.
Разберём устройство силового трансформатора как единую систему: от электромагнитного принципа работы до роли каждого основного и вспомогательного узла.
Почему устройство трансформатора нельзя рассматривать как простой набор деталей
Силовой трансформатор предназначен для преобразования электрической энергии переменного тока с одного уровня напряжения на другой. При этом частота сети в классическом трансформаторе не изменяется.
В упрощённом представлении для работы достаточно трёх элементов:
- источника переменного напряжения;
- двух обмоток;
- общего магнитопровода.
Однако промышленный силовой трансформатор должен не только преобразовывать напряжение. Он должен длительное время работать под нагрузкой, выдерживать нагрев, коммутационные воздействия, вибрации, перенапряжения и возможные короткие замыкания. Поэтому вокруг активной части формируется целый комплекс механических, изоляционных, охлаждающих, регулирующих и защитных систем.
Международная серия IEC 60076 рассматривает силовые трансформаторы не как один универсальный аппарат, а как класс оборудования, для которого отдельно нормируются общие требования, нагрев, изоляция, испытания, способность выдерживать короткие замыкания, нагрузочные режимы и другие параметры.
Почему ошибка одного узла влияет на всю систему
В трансформаторе практически нет полностью независимых элементов.
Например:
- ухудшение состояния масла снижает качество внутренней изоляционной среды и охлаждения;
- ослабление прессовки обмоток повышает риск их механического смещения при токах короткого замыкания;
- загрязнение изоляторов вводов увеличивает вероятность поверхностного перекрытия;
- неисправность расширителя или системы сохранения масла ускоряет его увлажнение и окисление;
- нарушение работы РПН может привести к нестабильному регулированию напряжения и повреждению контактной системы;
- перегрев контакта создаёт локальную горячую точку, которая постепенно разрушает соседнюю изоляцию.
Поэтому при диагностике важно не искать одну «сломавшуюся деталь», а восстанавливать причинно-следственную цепочку.
Допустим, на предприятии фиксируется высокая температура верхних слоёв масла. Возможны разные сценарии:
Сценарий А. Трансформатор перегружен.
Система охлаждения исправна, но фактическая нагрузка длительное время превышает расчётный режим. В этом случае замена вентиляторов не устранит основную причину.
Сценарий Б. Нагрузка штатная, но нарушено охлаждение.
Часть радиаторов отключена, насос работает нестабильно или воздушные каналы загрязнены. Здесь проблема находится не в активной части, а во вспомогательной системе.
Сценарий В. Датчик показывает неверное значение.
Реальная температура остаётся допустимой, но неисправен термосигнализатор, цепь измерения или контактное соединение.
Одинаковый внешний признак требует разных решений. Без понимания устройства трансформатора легко заменить исправный узел и оставить настоящую причину без внимания.
Интересы участников процесса
У оборудования обычно несколько заинтересованных сторон:
- эксплуатирующая организация заинтересована в надёжности и минимальном простое;
- служба главного энергетика отвечает за режимы работы и техническое состояние;
- ремонтная организация должна точно определить объём дефектации и восстановления;
- поставщик комплектующих обязан подобрать изделие, совместимое с конкретным исполнением трансформатора;
- проектировщик учитывает мощность, напряжение, схему соединения, охлаждение, климатическое исполнение и защиту;
- руководство предприятия оценивает стоимость ремонта, модернизации или замены.
Проблемы возникают, когда участники используют одно название, но подразумевают разные вещи. Например, запрос «нужно заменить ввод» недостаточен. Для подбора потребуются тип ввода, номинальное напряжение и ток, длина пути утечки, вид изоляции, присоединительные размеры, климатическое исполнение и данные трансформатора.

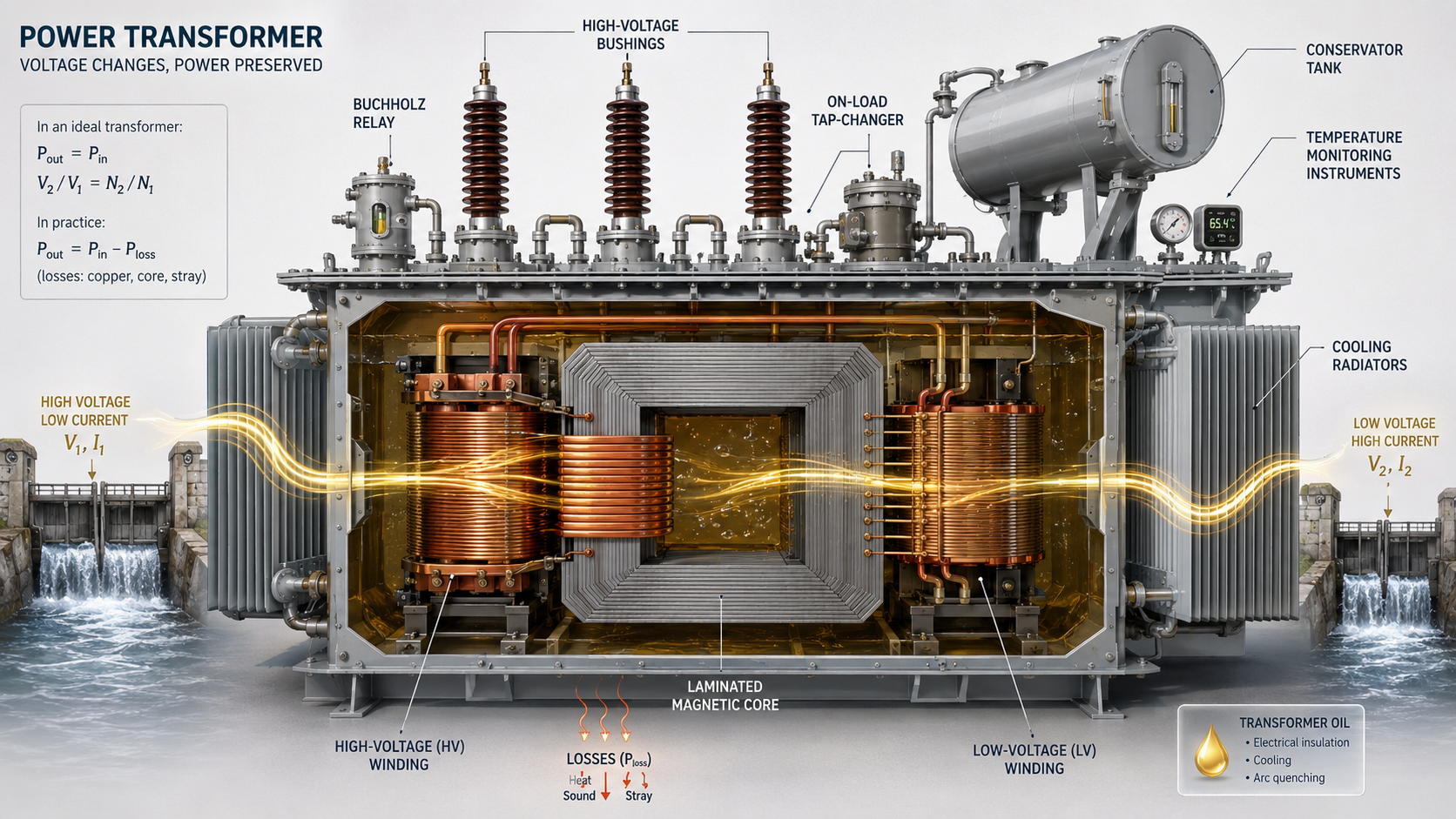

Из чего состоит силовой трансформатор
Конкретная конструкция зависит от мощности, класса напряжения, типа изоляции, способа охлаждения и назначения оборудования. Тем не менее большинство силовых трансформаторов включает активную часть, изоляционную систему, корпус, систему охлаждения, вводы, регулирование и защитно-контрольное оборудование.
Магнитопровод
Магнитопровод, или сердечник, создаёт замкнутый путь для переменного магнитного потока. На его стержнях размещаются обмотки, а участки, соединяющие стержни, называются ярмами.
Магнитопровод обычно собирают из отдельных изолированных листов электротехнической стали. Шихтованная конструкция помогает уменьшить вихревые токи и связанные с ними потери и нагрев.
Основные элементы магнитной системы:
- стержни - части магнитопровода, на которых располагаются обмотки;
- ярма - части, соединяющие стержни и замыкающие магнитную цепь;
- стыки и соединения листов - участки, от качества которых зависят магнитное сопротивление и потери;
- прессующие элементы - удерживают конструкцию и ограничивают вибрации.
Магнитопровод можно сравнить с кольцевой железнодорожной линией. Магнитный поток постоянно движется по замкнутому маршруту, а качество этого маршрута влияет на потери, шум и нагрев.
На сайте «ВТ-Энерго» уже опубликован отдельный материал о ярме и устройстве магнитной системы, поэтому в новой статье этот узел рассматривается в общей конструкции трансформатора, без повторения подробной классификации магнитопроводов.
Обмотки высокого и низкого напряжения
Обмотки представляют собой систему проводников, расположенных вокруг стержней магнитопровода.
Условно их называют:
- обмоткой высокого напряжения;
- обмоткой низкого напряжения;
- при наличии третьего уровня - обмоткой среднего напряжения;
- регулировочной обмоткой, если она предусмотрена конструкцией.
Названия «первичная» и «вторичная» описывают не постоянное конструктивное свойство, а текущую роль обмотки. Первичной считается та, к которой подведено питание, вторичной - та, с которой снимается преобразованное напряжение.
В понижающем трансформаторе энергия обычно поступает на обмотку высокого напряжения, а снимается с обмотки низкого. В повышающем трансформаторе направление преобразования обратное.
Обмотки должны одновременно обеспечивать:
- требуемое число витков;
- допустимую плотность тока;
- электрическую прочность;
- механическую стойкость;
- охлаждение внутренних каналов;
- устойчивость к осевым и радиальным усилиям.
Последний пункт особенно важен при коротких замыканиях. Токи резко возрастают, а между проводниками появляются значительные электродинамические силы. Поэтому обмотка должна быть не только электрически рассчитана, но и механически закреплена.
Изоляционная система
Изоляция отделяет:
- витки одной обмотки друг от друга;
- слои и катушки;
- разные обмотки;
- обмотки от магнитопровода;
- токоведущие части от бака и заземлённых конструкций.
В масляных трансформаторах часто применяется комбинированная система, включающая твёрдую целлюлозную изоляцию и жидкий диэлектрик. Масло заполняет промежутки, участвует в отводе тепла и повышает электрическую прочность конструкции.
Изоляция стареет под воздействием температуры, влаги, кислорода, электрического поля и продуктов разложения. При этом повреждение может долго развиваться без видимых внешних признаков.
Например, локальный перегрев контакта сначала ускоряет старение бумажной изоляции рядом с соединением. Затем появляются продукты разложения и газы. Только на более поздней стадии может сработать защита или возникнуть аварийное отключение.
Бак трансформатора
Бак является механическим корпусом масляного трансформатора. В нём размещается активная часть и находится трансформаторное масло.
Бак выполняет несколько функций:
- защищает внутренние узлы от внешней среды;
- удерживает масло;
- воспринимает механические нагрузки;
- участвует в теплоотводе;
- служит основанием для установки навесного оборудования;
- обеспечивает возможность транспортирования, подъёма и обслуживания.
Бак нельзя считать обычной металлической ёмкостью. Его конструкция должна учитывать массу активной части, давление и разрежение, температурное расширение масла, вибрации и транспортные нагрузки.
Трансформаторное масло
В масляном трансформаторе масло одновременно выполняет несколько задач:
- служит изоляционной средой;
- отводит тепло от обмоток и магнитопровода;
- передаёт тепло к стенкам бака и радиаторам;
- позволяет контролировать часть внутренних дефектов по составу растворённых газов и другим показателям.
Масло постепенно меняет свойства. На состояние влияют температура, влага, контакт с воздухом, загрязнения и продукты старения изоляции. Поэтому вывод о его пригодности нельзя делать только по цвету или уровню в расширителе.
Система охлаждения
При работе трансформатора часть энергии неизбежно превращается в тепло. Основные потери возникают в магнитопроводе, обмотках, конструктивных металлических элементах и контактах.
Система охлаждения должна отвести это тепло так, чтобы температура масла, обмоток и изоляции оставалась в пределах, предусмотренных конструкцией и режимом эксплуатации. Требования к нагреву жидкостных силовых трансформаторов рассматриваются отдельной частью серии IEC 60076.
В зависимости от исполнения охлаждение может включать:
- естественную циркуляцию масла;
- радиаторы;
- вентиляторы;
- масляные насосы;
- маслоохладители;
- теплообменники;
- автоматику включения отдельных ступеней охлаждения.
Принцип можно сравнить с системой охлаждения двигателя. Само наличие радиатора не гарантирует нормальный температурный режим: необходимы циркуляция теплоносителя, достаточный воздушный поток и исправное управление.
Расширитель и система сохранения масла
При нагревании объём масла увеличивается, при охлаждении - уменьшается. Расширитель создаёт резервный объём для этих изменений.
Он помогает:
- компенсировать температурные колебания объёма;
- поддерживать заполнение основного бака;
- контролировать уровень масла;
- уменьшать непосредственный контакт основного объёма масла с окружающим воздухом.
В конструкции могут применяться воздухоосушители, плёночная защита и другие решения, ограничивающие поступление влаги и кислорода.
Неправильно считать расширитель просто запасным резервуаром. Он является частью системы сохранения качества масла.
Высоковольтные вводы
Вводы проводят ток через заземлённую стенку или крышку бака, сохраняя электрическую изоляцию между токоведущим проводником и корпусом.
Узел одновременно испытывает:
- рабочее напряжение;
- токовую нагрузку;
- воздействие внешней среды;
- механические нагрузки от присоединённых шин и проводов;
- температурные изменения;
- перенапряжения.
Внешне ввод хорошо виден, поэтому его иногда воспринимают как простой изолятор. На практике это самостоятельное высоковольтное изделие со своей конструкцией, характеристиками и требованиями к состоянию.
Переключающие устройства РПН и ПБВ
Чтобы корректировать выходное напряжение, в трансформаторе предусматриваются ответвления обмотки и устройство их переключения.
Применяются два основных подхода:
- ПБВ - переключение без возбуждения. Положение меняют только при выполнении предусмотренных изготовителем условий, как правило после отключения оборудования;
- РПН - регулирование под нагрузкой. Позволяет изменять коэффициент трансформации во время работы без прекращения электроснабжения потребителей.
РПН является сложным узлом с контактной системой, приводом, механизмом выбора ответвления и элементами, обеспечивающими переход между положениями. Нельзя оценивать его состояние только по тому, перемещается ли указатель положения.
Газовое реле и предохранительные устройства
В масляных трансформаторах с расширителем между основным баком и расширителем может устанавливаться газовое реле.
Оно реагирует на явления, связанные с внутренними повреждениями:
- постепенное накопление газа;
- интенсивное движение масла;
- в зависимости от конструкции - снижение уровня масла.
Медленно развивающийся дефект может вызвать предупредительный сигнал, а серьёзное внутреннее повреждение - команду на отключение.
Дополнительно применяются:
- предохранительные клапаны;
- реле давления;
- устройства контроля уровня масла;
- отсечные клапаны;
- струйные реле отдельных маслонаполненных узлов.
Температурный контроль и автоматика
Температуру контролируют с помощью термометров, термосигнализаторов, датчиков и электронных систем мониторинга.
Приборы могут использоваться для:
- местной индикации;
- передачи данных на диспетчерский пункт;
- включения вентиляторов и насосов;
- предупредительной сигнализации;
- аварийного отключения.
Важно различать температуру масла и расчётную либо измеряемую температуру обмотки. Эти показатели связаны, но не тождественны.
Как работает силовой трансформатор на практике
Рассмотрим процесс поэтапно.
Шаг 1. На первичную обмотку подаётся переменное напряжение
Когда к обмотке подключают источник переменного напряжения, по ней начинает протекать ток. Он создаёт переменный магнитный поток в магнитопроводе.
Постоянное напряжение не обеспечивает нормальную работу классического силового трансформатора по тому же принципу: для устойчивого наведения ЭДС требуется изменяющийся магнитный поток.
Шаг 2. Магнитный поток замыкается по магнитопроводу
Магнитопровод направляет поток через участки, охватываемые первичной и вторичной обмотками.
Он не передаёт электрический ток из одной обмотки в другую напрямую. Между обмотками сохраняется гальваническое разделение, если конструкцией не предусмотрена общая электрическая связь, как у автотрансформатора.
Энергию между цепями связывает переменное магнитное поле.
Энергию между цепями связывает переменное магнитное поле.
Переменный магнитный поток пересекает витки вторичной обмотки и создаёт в ней электродвижущую силу.
Соотношение напряжений приближённо определяется отношением количества витков:
- если во вторичной обмотке меньше витков, напряжение понижается;
- если витков больше, напряжение повышается.
На практике значения отличаются от идеальных из-за падения напряжения и внутренних потерь.
Шаг 4. При подключении нагрузки возникает вторичный ток
Пока вторичная цепь разомкнута, трансформатор работает в режиме холостого хода. Он потребляет сравнительно небольшой ток, необходимый для создания магнитного потока и покрытия потерь.
После подключения нагрузки по вторичной обмотке начинает протекать ток. Его магнитное действие влияет на первичную цепь, поэтому трансформатор начинает забирать из сети дополнительную мощность, необходимую потребителю.
Это можно сравнить с насосной станцией. Пока выходной клапан закрыт, система поддерживает давление с небольшими затратами. Когда потребитель начинает отбирать поток, установка получает дополнительную нагрузку.
Шаг 5. Система охлаждения отводит выделившееся тепло
Под нагрузкой увеличиваются потери в обмотках, а вместе с ними - нагрев. Масло или воздушные каналы отводят тепло от активной части.
Если температуры достигают заданных уровней, автоматика может последовательно включать вентиляторы и насосы.
Шаг 6. Защита и контроль отслеживают отклонения
Во время работы контролируются:
- ток и напряжение;
- температура;
- уровень масла;
- работа охлаждения;
- положение РПН;
- состояние защит;
- при наличии системы мониторинга - дополнительные параметры вводов, масла и активной части.
При отклонении возможны разные реакции:
Сценарий А - предупредительный.
Сработала сигнализация температуры, но аварийных признаков нет. Персонал проверяет нагрузку, систему охлаждения и достоверность измерения.
Сценарий Б - защитное отключение.
Защита фиксирует опасное внутреннее повреждение или электрический режим. Трансформатор отключается, после чего проводится диагностика по установленной процедуре.
Сценарий В - отказ вспомогательной системы.
Не запустилась ступень охлаждения. Сам трансформатор может оставаться электрически исправным, но допустимая нагрузка и продолжительность работы требуют отдельной оценки по эксплуатационной документации.
Типичные ошибки при объяснении принципа работы
Ошибка 1. «Трансформатор создаёт дополнительную электроэнергию».
Он преобразует параметры передаваемой энергии, но не является её источником.
Ошибка 2. «Высокое напряжение проходит через магнитопровод».
Магнитопровод проводит магнитный поток, а не передаёт электрическое напряжение между обмотками.
Ошибка 3. «Масло нужно только для охлаждения».
В масляной конструкции оно также является частью изоляционной системы.
Ошибка 4. «Если напряжение на выходе изменилось, повреждены обмотки».
Причина может находиться в питающей сети, нагрузке, положении переключающего устройства, соединениях или измерительных цепях.
Ошибка 5. «Все трансформаторы устроены одинаково».
У сухих, масляных, автотрансформаторов, преобразовательных и специальных аппаратов различаются конструкция, изоляция и вспомогательное оборудование.
Спорные моменты и новая реальность эксплуатации
Трансформатор больше нельзя оценивать только по возрасту
Раньше решения о ремонте часто принимались по календарному сроку эксплуатации и результатам периодического осмотра. Сейчас возраст остаётся важным фактором, но не определяет состояние оборудования сам по себе.
Два одинаковых трансформатора одного года выпуска могут находиться в принципиально разном состоянии:
- один работал со стабильной нагрузкой и обслуживался по регламенту;
- второй переживал перегрузки, короткие замыкания и частые переключения РПН;
- третий эксплуатировался в условиях высокой температуры, пыли или влажности.
Поэтому современный подход смещается от оценки «старый или новый» к анализу фактического технического состояния.
Состав оборудования становится сложнее
Классический трансформатор остаётся электромагнитным аппаратом, но вокруг него появляется больше средств контроля:
- электронные датчики;
- цифровые индикаторы;
- системы онлайн-мониторинга;
- удалённая передача данных;
- диагностика вводов;
- контроль газов в масле;
- автоматизированное управление охлаждением.
Это повышает наблюдаемость оборудования, но создаёт новую проблему: наличие большого количества данных не гарантирует правильного диагноза. Сигналы необходимо интерпретировать в связи с нагрузкой, температурой окружающей среды, режимом сети и особенностями конкретной конструкции.
Статья не заменяет документацию изготовителя
Одинаковое наименование узла не означает полной взаимозаменяемости. РПН, ввод, газовое реле или предохранительный клапан подбираются не только по внешнему виду.
Определяющими остаются:
- паспорт трансформатора;
- руководство по эксплуатации;
- заводские чертежи;
- схема соединений;
- технические характеристики узла;
- требования проекта;
- применимые стандарты и регламенты;
- условия договора поставки или ремонта.
IEC 60076-1 устанавливает общую рамку требований к силовым трансформаторам, но конкретное исполнение и комплектность определяются спецификацией оборудования и документацией изготовителя.
Вопрос безопасности нельзя отделять от устройства
Знание конструкции не даёт права самостоятельно вскрывать, испытывать или ремонтировать силовой трансформатор. Даже отключённое оборудование может сохранять опасные условия из-за остаточных зарядов, обратной подачи напряжения, неправильно выполненных переключений или давления в отдельных узлах.
Работы должны выполнять допущенные специалисты в соответствии с действующими правилами безопасности, эксплуатационной документацией и организационными процедурами предприятия. Материал статьи предназначен для понимания устройства, а не для самостоятельного проведения работ на электроустановке.
Практические выводы: что проверять при выборе, эксплуатации и ремонте
Чек-лист для подготовки технического задания
Перед заказом комплектующих, ремонта или модернизации необходимо собрать:
- Полное обозначение трансформатора. Тип, мощность, классы напряжения, год выпуска и завод-изготовитель.
- Паспорт и заводскую документацию. Они помогают определить исходное исполнение и допустимые параметры.
- Схему соединения обмоток. Она важна для оценки совместимости и режимов работы.
- Тип системы охлаждения. Нужно понимать, какие радиаторы, вентиляторы, насосы и алгоритмы управления предусмотрены.
- Тип и характеристики РПН или ПБВ. Одного указания «есть РПН» недостаточно.
- Данные по вводам. Номинальное напряжение и ток, конструкция, размеры и тип присоединения.
- Состав защитного оборудования. Газовое реле, предохранительные клапаны, струйные реле, температурный контроль и уровень масла.
- Историю эксплуатации. Перегрузки, аварийные отключения, ремонты, результаты испытаний и замечания персонала.
- Описание текущей проблемы. Не «трансформатор плохо работает», а конкретные признаки: температура, шум, течь, изменение показаний, срабатывание защиты.
- Условия объекта. Климат, размещение, запылённость, высота установки, режим нагрузки и ограничения по простою.
Ошибки, которые приводят к лишним расходам
- подбор запчастей только по фотографии;
- замена узла без определения причины его повреждения;
- смешение понятий ремонта и модернизации;
- отсутствие проверки присоединительных размеров;
- заказ оборудования без учёта климатического исполнения;
- игнорирование состояния связанных систем;
- попытка восстановить узел, когда экономически и технически обоснована замена;
- установка современного датчика без интеграции в существующую автоматику;
- оценка трансформатора только по одному показателю.
Например, повторная течь через уплотнение может быть вызвана не только качеством самого уплотнения. Причиной бывает деформация фланца, неправильная затяжка, вибрация, избыточное давление или несовместимость материала с рабочей средой. Простая повторная замена прокладки даст временный результат.
Что делегировать профильным специалистам
Эксплуатирующая организация может самостоятельно собрать документацию, историю отказов и исходные данные. Но следующие задачи требуют профильной компетенции:
- дефектация активной части;
- оценка состояния изоляции;
- подбор высоковольтных вводов;
- ремонт и настройка РПН;
- изменение системы охлаждения;
- модернизация защит;
- расчёт совместимости оборудования;
- испытания и ввод в эксплуатацию;
- разработка технического решения по реконструкции.
Комплексная помощь с оборудованием силовых трансформаторов
Силовой трансформатор - это не набор отдельных деталей, которые можно заменять независимо друг от друга. Ошибка при подборе одного ввода, реле, клапана или элемента РПН способна привести к повторному ремонту, длительному простою и дополнительным затратам.
ООО «ВТ-Энерго» выполняет ремонт и модернизацию силовых трансформаторов, поставляет комплектующие, переключающие устройства, защитное и вспомогательное оборудование, а также оказывает услуги по шеф-монтажу и сопровождению. На сайте компании указана работа с масляными, сухими, однофазными и трёхфазными трансформаторами, а также поставка комплектующих для ремонта и модернизации.
Работа начинается не с продажи конкретной детали, а с проверки исходных данных:
- типа и характеристик трансформатора;
- назначения узла;
- заводской документации;
- условий эксплуатации;
- присоединительных размеров;
- совместимости с существующей системой;
- требуемого объёма ремонта или модернизации.
Такой подход помогает избежать ситуации, когда изделие формально подходит по названию, но не может быть безопасно и корректно установлено на конкретный трансформатор.
Комплексное сопровождение позволяет объединить подбор оборудования, поставку, ремонт, модернизацию и техническую поддержку в одном процессе. Для заказчика это означает понятную ответственность исполнителей, документированное техническое решение и снижение рисков при дальнейшей эксплуатации оборудования.
